產品名稱 : 共模濾波器
產品描述
CMF (Common Mode Filter)
共模濾波器可消除差模信號傳輸線上的共模雜訊，可應用於各種信號傳輸介面如：USB, HDMI, MIPI, MHL, Display Port, and camera.
CMF

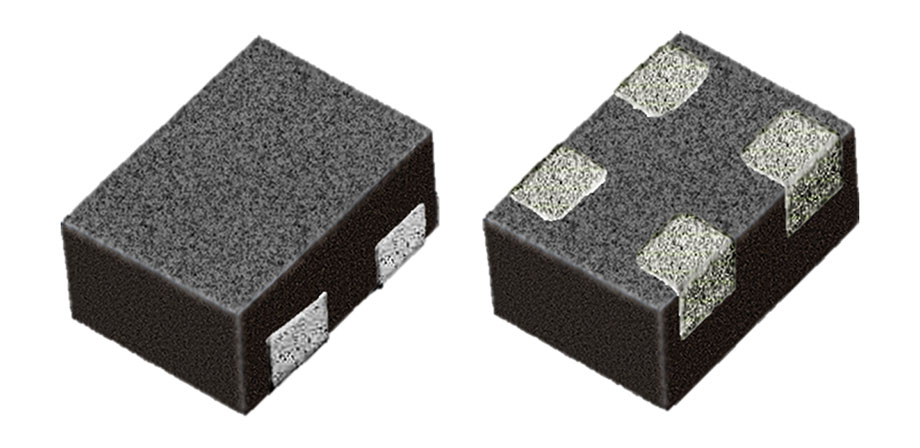

是由一對電感線圈平行排列並由磁性材料包覆而成。提供差分訊號低衰減的傳輸，並將信號主頻的共模雜訊濾除。
產品介紹
特性
  1. 小尺寸元件及小元件尺寸變化：
    Size : 0605 (0.65x0.50x0.30)、0806 (0.85x0.65x0.40mm) 公差:+-0.05mm
  2. 低共模阻抗至高共模阻抗 (0 ~ 90 ohm at 100MHz) 。低共模阻抗適用於如 USB3.1等高速傳輸介面，高共模阻抗適用於如 HDMI、MIPI、MHL 等介面。
  3. CMF 因其線阻抗匹配良好，使於高速傳輸信號下不會影響訊號品質
  4. 具有高的截止頻率。
應用

適用於須抑制共模雜訊之差分高速傳輸介面如：MIPI, USB, IEEE1394, MHL, HDMI, LVDS, Displayport, Thunderbolt, etc.


  • 可應用於：
  1. 筆電、桌上型電腦
  2. 智慧型手機
  3. 照相機、攝影機
共模濾波器規格


YST

Part Number

Common Mode Impedance

(at 100 MHz)

(Under Standard Testing Condition)

DC Resistance

(Rdc)

(Ω)

Insulation Resistance

(I.R.)

(Ω)

CMF 0806 900

90±25%

2.7±25%

10 M

min

CMF 0806 350

35±25%

2.0±25%

CMF 0806 120

12±25%

1.5 max

CMF 0806 070

7±25%

1.5 max

CMF 0806 000

0

0.5 max

CMF 0605 900

90±25%

2.7±25%

10 M

min

CMF 0605 350

35±25%

2.0±25%

CMF 0605 120

12±25%

1.5 max

CMF 0605 070

7±25%

1.5 max

CMF 0605 000

0

0.5 max
